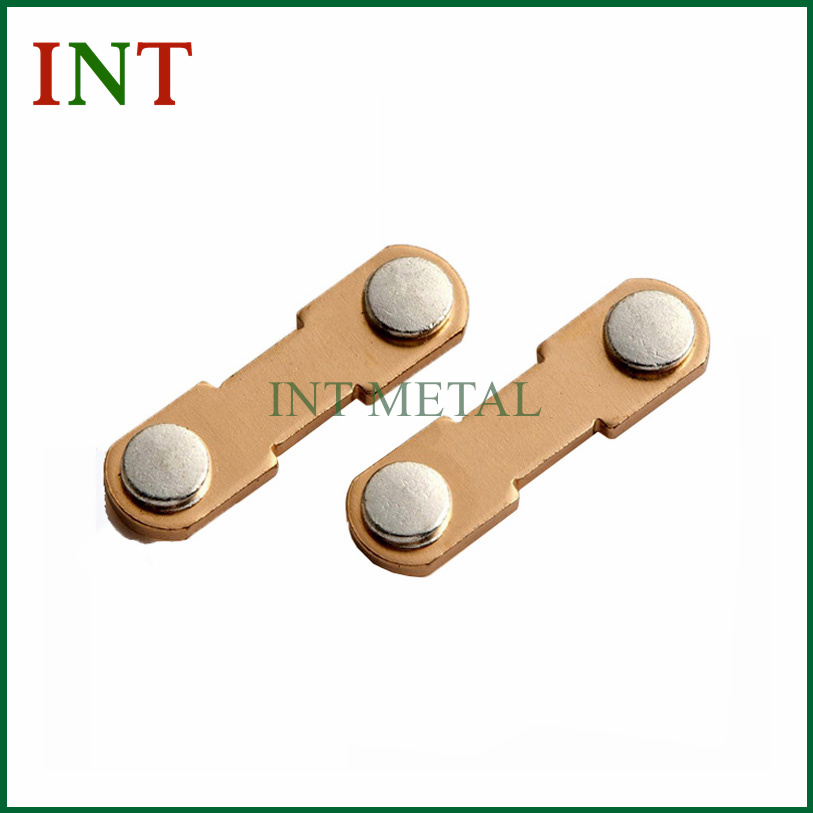

Mozgó érintkezőszegecsekprecíziós elektromos érintkezőelemek, amelyeket arra terveztek, hogy segítsék az elektromos áram vezérlését és kapcsolását olyan eszközökben, mint a kontaktorok, megszakítók, indítók, hőmérséklet-szabályozók, kapcsolók és relék. Több mint 12 éves gyártási tapasztalattal,INTegyedi mozgóérintkezős szegecseket fejleszt ezüst alapú érintkező anyagok és réz vagy réz-nikkel alapanyagok felhasználásával az igényes OEM és ODM alkalmazásokhoz.
A mozgóérintkezős szegecsek speciális elektromos érintkező alkatrészek, amelyeket a kapcsolószerkezetek mozgó vezető részeire szerelnek fel. Működés közben a mozgó érintkező megközelíti vagy elválik egy álló érintkezőhöz, hogy létrehozza vagy megszakítsa az elektromos áramkört.
Ez a mozgás különösen fontossá teszi az érintkezési felületet. Minden kapcsolási ciklus elektromos ívet, mechanikai hatást, súrlódást és hőt generálhat. A megfelelően megtervezett érintkezőszegecsnek ezért stabil elektromos interfészt kell biztosítania, miközben megőrzi a mechanikai integritását az ismételt működés során.
A gyakorlati alkalmazásokban a mozgó érintkezőszegecsek közvetlenül vagy közvetve kapcsolómechanizmusokon keresztül szabályozhatják az elektromos teljesítményt. Különösen fontosak a kis- és közepes áramerősségű elektromos berendezéseknél, ahol megbízható kapcsolásra és kompakt alkatrészméretekre van szükség.
Az anyagválasztás az egyik legfontosabb tényező a mozgóérintkezős szegecsek tervezésénél. Az érintkezőfelületnek egyensúlyban kell lennie az elektromos vezetőképességgel, az elektromos kopással szembeni ellenállással, a hegesztéssel szembeni ellenállással, a termikus viselkedéssel és a működési környezettel való kompatibilitással.
A rendelkezésre álló INT termékinformációk szerint a leggyakrabban használt érintkezési anyagok közé tartozik az Ag, AgNi, AgCdO, AgSnO2, AgSnO2In2O3és AgZnO. A rezet és a réz-nikkelt általános alapanyagként használják.
| Anyag kategória | Tipikus anyag | Elsődleges szempont |
|---|---|---|
| Ezüst | Ag | Elektromos vezetőképesség és érintkezési teljesítmény |
| Ezüst nikkel | AgNi | Elektromos és hőteljesítmény jó ívellenállással |
| Ezüst-kadmium-oxid | AgCdO | Elektromos kopással és ömlesztett hegesztéssel szembeni ellenállás |
| Ezüst ón-oxid | AgSnO2 | Alkalmas igényes kapcsolási alkalmazásokhoz |
| Alapanyag | Cu/CuNi | Mechanikai támaszték és vezető csatlakozás |
A megfelelő anyagot az áramerősség, a kapcsolási frekvencia, a feszültség, a terhelési jellemzők, a hőviszonyok, a mechanikai követelmények és a végső elektromos készülék várható élettartama alapján kell kiválasztani.
A mozgóérintkezős szegecsek kompakt szerkezete alkalmassá teszi az elektromos kapcsolóelemek széles skálájára. Főleg kis- és közepes áramú alkalmazásokhoz kapcsolódnak.
Mérnökök és beszerzési csapatok esetében az alkalmazást mindig az elektromos terheléssel és a mechanikai mozgással együtt kell mérlegelni. Előfordulhat, hogy az egyik kapcsolókészülékben jól működő érintkezőszegecs nem megfelelő egy másik kialakításhoz az anyag vagy a méretek módosítása nélkül.
A méretpontosság kritikus fontosságú, mert a szegecsnek megfelelően illeszkednie kell a mozgó érintkezőszerelvényhez. Az INT személyre szabott méreteket biztosít, reprezentatív specifikációkkal, amelyek körülbelül 2,5–8 mm-es fejátmérőkre vonatkoznak.
| Paraméter | Reprezentatív tartomány | Tipikus tolerancia |
|---|---|---|
| Fej átmérő | 2,5-8 mm | ±0,10 mm |
| Fejvastagság | kb. 0,6-2,0 mm | ±0,05 mm |
| Érintkezési rétegvastagság | kb. 0,3-0,7 mm | ±0,05 mm |
| Szár átmérője | kb. 1,2-4 mm | ±0,05 mm |
| Szár hossza | kb. 1-4 mm | ±0,15 mm |
Ezeket az értékeket inkább reprezentatív, semmint univerzális tervezési határértékként kell kezelni. Gyártási projektekhez a vevőknek rajzokat, mintákat, műszaki dokumentumokat, elektromos követelményeket és összeszerelési feltételeket kell benyújtaniuk, hogy a szállító megerősíthesse a megfelelő specifikációt.
Az elektromos érintkezőszegecsek gyártása ellenőrzött alakítást, anyagválasztást, méretkezelést és ellenőrzést igényel. Mivel az alkatrész kicsi, még a kisebb méreteltérések is befolyásolhatják az összeállítás beállítását és az érintkezők teljesítményét.
A professzionális gyártási munkafolyamat általában a következő területekre összpontosít:
A nagy volumenű elektromos alkatrészek gyártásánál a következetes gyártás ugyanolyan fontos, mint a névleges specifikáció. A stabil méretek és az ismételhető anyagteljesítmény csökkenti az összeszerelési eltéréseket, és támogatják a kiszámítható termékminőséget.
A megfelelő mozgóérintkezős szegecs kiválasztását a tényleges működési feltételekkel kell kezdeni, nem pedig egyszerűen szabványos méret kiválasztásával. A beszerzési csoportok a következő ellenőrző listát használhatják:
Az OEM- és ODM-gyártásra képes gyártókkal való együttműködés leegyszerűsítheti ezt a folyamatot. Az INT kijelenti, hogy a vásárlói rajzok vagy műszaki dokumentumok alapján tud alkatrészeket gyártani, és az alkalmazási követelményeknek megfelelő anyagokat ajánlani tud.
Amikor a mozgóérintkezős szegecseket kínai gyártótól vagy elektromos érintkezők szállítójától szerzi be, a vásárlóknak az egységáron túl kell figyelniük. A hosszú távú megbízhatóság a műszaki támogatástól, az anyagállandóságtól, a méretellenőrzéstől, a dokumentációtól, a csomagolástól és a szállítási képességtől függ.
Az INT több mint 12 éves kontaktszegecsgyártási tapasztalattal és ISO9001 tanúsítvánnyal rendelkezik. A termékinformációk az OEM- és ODM-projektek támogatását, a testreszabott méreteket, a mintakéréseket és a légi, expressz vagy tengeri szállítási lehetőségeket is jelzik.
A nemzetközi beszerzéseknél a csomagolás azért is fontos, mert a mozgó érintkező szegecsek kis precíziós alkatrészek. Az INT körülbelül 500–5000 darabos csomagolási mennyiséget ír le kis műanyag vagy vákuum műanyag zacskókba, ezt követi az egyedi kartondobozok és a kemény karton külső csomagolás.
A gyártókat összehasonlító vásárlók számára egy megbízható szállítónak képesnek kell lennie a következőkre:
Főleg elektromos kapcsolóberendezésekben használják őket, például mágneskapcsolókban, megszakítókban, indítókban, hőmérséklet-szabályozókban, kapcsolókban és relékben, különösen kis- és közepes áramerősségű alkalmazásokban.
A leggyakoribb érintkezési felület anyagok közé tartozik az Ag, AgNi, AgCdO, AgSnO2, AgSnO2In2O3és AgZnO. A gyakori alapanyagok közé tartozik a réz és a réz-nikkel. A legjobb választás az alkalmazás elektromos és mechanikai követelményeitől függ.
Igen. A méretek testreszabhatók az ügyfél rajzai, mintái vagy műszaki dokumentumok alapján. A testreszabás kiterjedhet olyan fontos méretekre, mint a fej átmérője, a fej vastagsága, az érintkezőréteg vastagsága, a szár átmérője és a szár hossza.
Az INT termékinformációi szerint a minták rendelkezésre bocsáthatók. A raktáron lévő minták ingyenesek lehetnek, míg a gyártást igénylő minták előállítási költségekkel járhatnak.
Az INT körülbelül 15-25 napos elektromos érintkezési szállítási időt jelez, az alapanyagviszonyoktól függően. A tényleges átfutási időt minden projektnél meg kell erősíteni az anyagok rendelkezésre állása, a rendelési mennyiség, a testreszabás és a gyártási követelmények alapján.
Kiváló minőségűMozgó érintkezőszegecsekfontos szerepet játszanak a stabil elektromos kapcsolás, a mechanikai megbízhatóság és az alkatrészek hosszú távú teljesítményének elérésében. A megfelelő érintkezőanyag, alapanyag, méretek, tűréshatárok és gyártási partner kiválasztása jelentősen csökkentheti a tervezési és gyártási kockázatokat. Testreszabott gyártással, OEM/ODM támogatással, anyagválasztási segítséggel és az elektromos érintkezők gyártásában szerzett tapasztalataival az INT lehetőséget biztosít a vállalkozások számára, amelyek precíziós érintkezőelemeket szereznek be ipari elektromos alkalmazásokhoz. Ha új kapcsolókészüléket fejleszt, vagy megbízható kínai beszállítót keres egyedi mozgóérintkezős szegecsekhez,lépjen kapcsolatba velünkhogy megvitassák rajzait, specifikációit, mintakövetelményeit és gyártási igényeit.
